Ручной гидравлический пресс или насос для опрессовки трубопроводов используют для проведения гидравлических испытаний коммуникаций, а также различных ёмкостей. Среда может быть любой: вода, антифриз, гидравлическое масло и т. д. Опрессовочный аппарат, как правило, оснащается манометром, который измеряет давление и шлангом. Шланг необходим для присоединения прибора к испытуемой системе.

Ручной гидравлический пресс для опрессовки трубопроводов

Ручной пресс необходим для гидравлических испытаний трубопроводов различного назначения

Содержание

Сферы использования ручного гидравлического пресса

Такие приборы применяются для того чтобы, определить целостность той или иной коммуникации. Причём проверка может проходить как на отдельном участке, так и во всей системе. Рассмотрим основные коммуникации, которые проверяются с помощью опрессовочного насоса:

  • водопроводы;
  • теплопроводы;
  • канализационные трубопроводы.

Случаи использования этого устройства могут быть следующими:

  • гидравлическую проверку производят перед тем, как сдать в эксплуатацию только что смонтированную коммуникацию. В зависимости от того, из какого материала выполнен трубопровод, определяются основные уязвимые места в системе. Пластмассовые коммуникации часто монтируются с помощью специальных соединительных элементов — фитингов, а отдельные участки металлических конструкций стыкуются с помощью сварки или резьбы. Места соединений, независимо от материала коммуникации, считаются предрасположенными к протечкам;
  • гидропроверка также выполняется для выявления потенциально слабых мест в системе. Места, которые имеют больше шансов для образования протечки, выявляют довольно просто. С помощью ручного гидравлического пресса создают такое давление в проверяемой системе, которое будет выше максимального рабочего. Если трубопровод выдерживает повышенное давление в течение определённого временного промежутка, можно сделать вывод, что и при обычном давлении он прослужит довольно долго;
  • кроме этого, такие проверки обязательны после ремонта коммуникации. Это необходимо для того, чтобы проверить, насколько качественно был проведён ремонт системы;
Ручной гидравлический пресс для опрессовки трубопроводов

Гидропроверка осуществляется регулярно, она позволяет выявить неполадки в системе и предотвратить аварийную ситуацию

Важно! После установки нового оборудования или других вспомогательных комплектующих также необходимо проводить гидроиспытания трубопроводов.

  • существуют профилактические мероприятия, которые направлены на выявление степени износа труб в конкретной коммуникации. Особенно периодические гидропроверки актуальны для металлических трубопроводов. Это связано c тем, что со временем такие конструкции подвергаются коррозийным воздействиям, которые приводят к ухудшению состояния их стенок.

Преимущества и недостатки ручного гидравлического пресса

Как и любое другое изделие, ручной гидравлический пресс обладает своими достоинствами и недостатками. Для начала рассмотрим основные преимущества этого устройства:

  • мобильность. Прибор довольно компактен, что позволяет транспортировать его в любое необходимое место и производить гидроиспытания на месте;
  • при нормальной эксплуатации отличается довольно продолжительным сроком службы;
  • в случае необходимости его можно отремонтировать и использовать дальше по назначению;
  • эксплуатация такого прибора полностью безопасна;
  • стоят гидропрессы для опрессовки трубопроводов довольно дёшево, что зачастую является определяющим фактором.

К недостаткам ручного гидравлического пресса для опрессовки трубопроводов относят:

  • устройство не имеет ограничительного клапана;
  • когда аппарат функционирует, необходимо осуществлять постоянный контроль за ним;
  • достижение нужного давления в системе — довольно длительный процесс при использовании ручного устройства;
  • ручной прибор менее универсален, чем его электрический аналог;
  • необходимо прикладывать физические усилия.
Ручной гидравлический пресс для опрессовки трубопроводов

Компактные размеры ручного устройства позволяют без проблем проводить работы в бытовых условиях

Особенности ручного опрессовщика

Практически все модели опрессовочных устройств являются самовсасывающими. Это означает, что они могут всасывать жидкость. Для этого шланг, который входит в конструкцию опрессовщика, опускают в закачиваемую жидкость. Для того, чтобы максимально упростить этот процесс, многие модели оснащаются специальной ёмкостью.

Полезная информация! Показатели эксплуатационного давления таких приборов, как правило, составляют не больше 50 МПа (500 атмосфер).

Самые компактные ручные модели используются для быстрой проверки давления, а также герметичности в различных системах. Кроме этого, существуют ручные опрессовщики, которые используются на различных производствах. Ими осуществляют проверку разного промышленного оборудования (например, котлов). Такие проверки проводятся в три этапа:

  1. На первом этапе выполняется предварительное заполнение проверяемого трубопровода или другого объекта.
  2. Далее ручным гидравлическим прессом для опрессовки труб выполняется нагнетание давления.
  3. На последнем этапе производится наблюдение за снижением давления в трубопроводе. Контроль давления осуществляется с помощью манометра или же визуально (если есть видимые протечки).

Ручные модели являются довольно популярными, так как их использование практически не ограничено. Они могут применяться для организации испытаний хозяйственных сетей, а также для проверки коммуникации в многоэтажном доме.

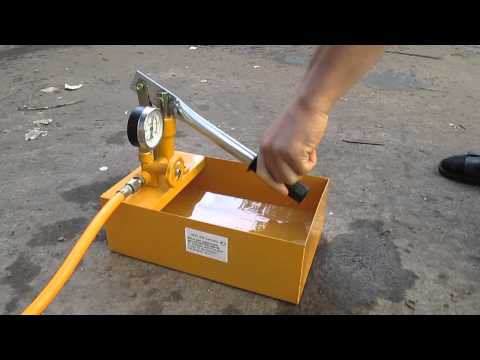

Ручной гидравлический пресс для опрессовки трубопроводов

Прибор оснащен манометром, при помощи которого осуществляется контроль давления, нагнетаемого в трубопровод

Стоит отметить одно важное преимущество использования ручного пресса — это низкий уровень погрешности. Это преимущество обусловлено тем, что оператор пресса сам регулирует показатель давления во время испытания трубопровода. Шланги таких приборов на стадии производства оснащаются защитной оплёткой, которая исключает возможность расширения шланга под давлением.

Общее устройство ручного насоса для опрессовки

Ручной аппарат состоит из следующих элементов:

  • средство управления (ручка), которая необходима для нагнетания давления в системе;
  • ёмкость с жидкостью;
  • манометр, измеряющий давление;
  • шланг — для подключения к испытуемому трубопроводу;
  • корпус.

Изготавливаются ручные гидравлические прессы, как правило, из стали. В некоторых случаях в качестве материала изготовления выступают высокопрочные композиты. Если вы решили приобрести ручной опрессовщик, рекомендуется обращать внимание на его вес. Это связано с тем, что для такого прибора существуют разные эксплуатационные условия и некоторые из них имеют ограничения по этому показателю. Наиболее распространёнными являются ручные опрессовщики, которые весят от 5 до 7 кг.

Кроме этого, все ручные модели подразделяются на три вида:

  • поршневые (одноступенчатые и двухступенчатые);
  • пластинчато-роторные;
  • мембранные.

Принцип действия ручного гидравлического пресса

Для того, чтобы провести такое мероприятие, как гидравлическое испытание трубопровода, в первую очередь необходимо наполнить закрытый участок жидкостью. После того, как жидкость достигнет максимального контура, оператор должен начать отслеживать показатели давления.

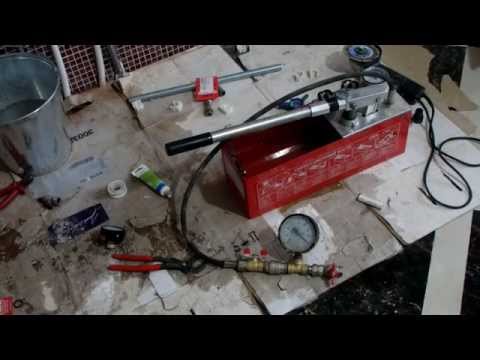

Ручной гидравлический пресс для опрессовки трубопроводов

Подключение насоса производится к уже собранной и готовой к эксплуатации системе

Как правило, опрессовочное мероприятие длится несколько часов. От начала и до конца процесса необходимо обеспечить нормальное функционирование ручного гидравлического пресса. После того, как нужный временной отрезок пройден, производится повторный замер давления в испытуемой системе. Финишный замер сопоставляется с первоначальными данными и на основе этого определяется целостность системы.

Обратите внимание! Ассортимент опрессовочных аппаратов невероятно широк. Выбор определённой модели зависит от того, какую именно сеть будут испытывать. Для каждой коммуникации нужно подбирать аппарат с подходящим диапазоном давления.

Если после проведения испытаний предварительный замер давления не сходится с финишным, то в этом случае можно провести повторное испытание или сразу же приступить к ремонту коммуникации.

Как выбрать опрессовочный аппарат

На сегодняшний день существует огромное множество разных моделей опрессовщиков. Выпускаются ручные гидравлические опрессовщики многими известными компаниями. При их выборе рекомендуется обратить внимание на два важных фактора:

  • объём испытуемой коммуникации;
  • насколько часто будут производиться проверки.

Ручные модели гидравлических прессов гораздо проще, с конструктивной точки зрения, а также стоят на порядок дешевле электрических аналогов. Однако простота конструкции и ручное управление влияет и на скорость нагнетания давления в системе. В сравнении с электроопрессовщиками, ручные модели нагнетают нужные показатели давления гораздо дольше.

Ручной гидравлический пресс для опрессовки трубопроводов

Для бытового использования достаточно насоса, способного пропускать 2-3 литра воды в минуту

Эксплуатационное время аппарата, а также точность результатов проверки зависит от мощности модели. Устройства с небольшой мощностью растягивают проверочное время, а если в системе присутствует протечка — это будет влиять на точность результата. Поэтому для систем с большим объёмом жидкости рекомендуются применять мощные устройства, которые способны за небольшой промежуток времени выполнить необходимую работу, что позволит получить максимально верные результаты.

Для домашнего трубопровода будет вполне достаточно прибора, который сможет пропустить через себя 2–3 литра жидкости в минуту. А гидравлические испытания магистральных трубопроводов требуют применения циркуляционных насосов.

Как сделать опрессовщик своими руками?

В случае необходимости ручной опрессовщик можно выполнить самостоятельно. Для сборки такого устройства потребуются подходящие запчасти, которые смогут справляться с функциями ручного пресса для опрессовки трубопроводов. Для этих целей хорошо подходят старые домкраты, также потребуется ёмкость (желательно цилиндрической формы).

Сборку отдельных элементов рекомендуется осуществлять посредством резьбовых соединений. В ёмкости обязательно требуется сделать несколько отверстий для измерительного прибора и шланга для отвода жидкости. При желании можно своими руками собрать и электрический опрессовщик, однако, такой аппарат вряд ли будет отличаться высокой точностью.
