Ниже представлен один из вариантов схем радиомикрофона, на 100% рабочая, не содержащая ошибок и опечаток, и при этом она очень легко повторяется.

Схема имеет следующие параметры: при напряжении питания 9 вольт ток потребления составляет порядка 25-30мА, дальность действия в полевых условиях лежит на уровне 350 метров. Устройство обладает хорошей чувствительностью по входу, если в прослушиваемой комнате тишина, то улавливается даже тиканье настенных часов. При испытаниях прием проверялся на обычный китайский дешевый радиоприемник. Схема радиомикрофона представлена на рисунке ниже.

Простой радиомикрофон (жучок) своими руками.

В схеме нет ничего сверх оригинального, схемотехника обычная, имеет небольшие габариты и обладает достаточно высоким КПД.

Как вы уже знаете, внутри электретного микрофона есть полевик, которому необходимо питание, а поступает оно через резистор R1. Конденсатор С2 служит для корректировки низкочастотной составляющей и блокировки ВЧ связи микрофона и антенны. Конденсатором С3 фильтруется переменная составляющая сигнала. Далее сигнал усиливается транзистором VT1. На коллекторе VT1 желательно иметь половину напряжения питания, для этого подберите величину сопротивления резистора R2, стоящего в цепи базы VT1.

Усилитель звуковой частоты с генератором высокой частоты имеют непосредственную связь. Низкочастотный сигнал модуляции через емкость С4 поступает на базу транзистора VT2, на котором собран высокочастотный генератор по схеме трехточки. В не широких пределах изменения емкости конденсатора С7, или заменой самого транзистора VT2 можно добиться устойчивой генерации, хотя при исправном транзисторе менять его нет необходимости.

Далее высокочастотный сигнал выделяется на контуре, который состоит из катушки L1 и конденсатора С6, настроенного на частоту 96 мегагерц. Эту частоту можно изменять в пределах 5-6 МГц путем сдвигания или раздвигания витков, обычно такая настройка выполняется с помощью какого-либо не металлического предмета, например спичкой или зубочисткой.
Далее промодулированый ВЧ сигнал через С9 поступает на ВЧ усилитель (VT3), в цепи коллектора которого находится контур (L2, С10, С11), который служит активной нагрузкой транзистора и настраивается в резонанс с частотой генератора. С конденсаторного делителя (C10, C11) сигнал уходит в антенну. Такой подход позволяет избавиться от необходимости подпаивать антенну к части витков катушки L2. В качестве антенны можно использовать обычный многожильный провод порядка 40см длины. Схема настраивается по достижению минимального тока потребления устройством и на максимальную дальность действия.

Для уменьшения габаритов устройства можно применить SMD компоненты.

Простой радиомикрофон (жучок) своими руками.

Модель с универсальным питанием 3-12v.

Этот вариант радиомикрофона наиболее простой, реализован всего на одном транзисторе, но при этом схемка довольно качественная и имеет легкую повторяемость, даже для массового производства. Схема изображена на рисунке ниже.

Простой радиомикрофон (жучок) своими руками.

Как вы видите, на схеме через троеточие показаны разбросы параметров радиоэлементов. В схеме применен микрофон МКЭ 332/333А-Б, транзистор VT1-КТ6111В можно заменить на КТ3102А-Б или в крайнем случае на КТ315А-Б, но последние имеют большой разброс тока генерации. Если ставить импортный, ставьте 2SC945, не ошибетесь.
Параметры катушки L1: намотайте на оправку диаметром 4 мм 6 витков провода ПЭВО,45-0,7, намотка выполняется вплотную виток к витку.

Частотный диапазон данной схемы лежит в полосе 82-90 Мгц.
Если нужно перестроить диапазон на 92-97 Мгц - растяните витки катушки L1.
Все резисторы, примененные в схеме - МЛТ-0,125 или 0,25.
Конденсаторы (кроме С3) керамические дисковые импортные. С3- керамический 0,22-0,47 Мкф. Или мини электролит 0,47-4,7 Мкф.

Наладка заключается в следующем:

Запитайте схему от источника 9 вольт (типа батарейка "Крона”), при этом ток потребления должен лежать в пределах 8 – 10 . Антенна припаивается к 1,2-1,4 витка от "холодного" конца катушки L1. Длина антенны 1000-1070 мм. (хотя при 500мм тоже нормально), выполнена из многожильного провода диаметром 0,8-1,4 мм. С изоляцией. Дальность в городе составила 120-160 м, если у вас показания меньше, увеличьте связь антенны с контуром путём сдвига точки припайки А1 до 1,5-1,6 витка. Срок службы с "Кроной" импортной =2-3 суток, с СЦ-012= 1 сутки.

Радиомикрофон, с улучшенными характеристиками.

Не кварцованный радиомикрофон, обладающий высокой стабильностью частоты при изменении U питания и расстройке антенны, с высоким качеством сигнала и чувствительностью по микрофону, и отсутствием перемодуляции при громких разговорах поблизости от устройства. При питании схемы от 3 вольтовой батарейки позволяют передатчику развить мощность, достаточную для приема сигнала на расстоянии до 300 метров. При питании радиомикрофона от 1,5 вольтовой батарейки идет снижение тока потребления и дальности действия, но передатчик работает стабильно. На рисунке ниже приведена схема этого варианта радиомикрофона.

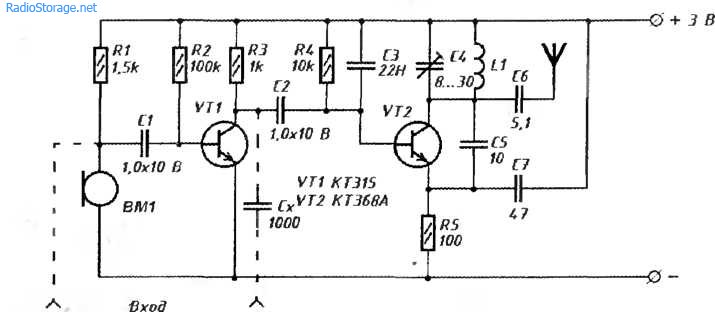

Простой радиомикрофон (жучок) своими руками.

Все каскады имеют непосредственную связь по постоянному току. Сигнал с электретного микрофона подается через С2, который с резистором R2 образовывает цепь частотной коррекции. На транзисторе VT1 собран модулирующий каскад, который одновременно является стабилизатором рабочей точки для VT2,VT3, что позволяет выровнять резкое изменение мощности при изменении напряжения питания и уменьшить уход частоты. Задающий генератор собран на VT2 по схеме емкостной трехточки. Колебательный контур задающего генератора для улучшения электрических характеристик имеет два резонанса, последовательный L1,C5 и выше по частоте параллельный L1, C5, C4, C6. Возбуждение происходит на частоте параллельного резонанса. Частотная модуляция осуществляется за счет изменения емкости базового перехода транзистора VT2 под воздействием НЧ напряжения. Начальная емкость контура подобрана так (C4 18-30 пф), что максимальные изменения емкости базового перехода не вызывают чрезмерной девиации. Выходной каскад собран на VT3, он работает в режиме класса В и имеет высокий КПД. Ток коллектора зависит в основном от размаха подводимого к базе ВЧ напряжения, которое мало изменяется под воздействием модулирующего сигнала и паразитная амплитудная модуляция практически отсутствует.

Антенна, отрезок провода длиной 25см, подключается к коллектору через удлиняющую катушку L2, подстройкой которой добиваются максимального излучения. Емкость С8 служит для уменьшения влияния посторонних факторов на настройку антенны. Ее можно увеличить до 10 пф для носимого варианта, но эффективность излучения снизится. Такое включение антенны позволяет улучшить фильтрацию высших гармоник. Конденсатор С3 должен быть безиндуктивным, и по монтажу подключен вблизи коллектора VT2. Дроссели намотаны на резисторах МЛТ-0.125 100 ком, проводом ПЭЛ 0.1 и содержат по 40-60 витков. Если потребуется поднять мощность передатчика до 100 мвт, можно увеличить напряжение питания до 9 в, но резисторы дросселей в этом случае нужно уменьшить до 1 ком, а выходной каскад перевести в класс С, путем закорачивания R5. Если нужно уменьшить чуствительность от микрофона, в цепь эммитэра VT1 можно включить резистор 100-300 ом.

Количество витков L1 зависит от выбранного диапазона и составляет 5 витков для 88-108 Мгц и 7 витков для 66-73 Мгц, намотанных проводом ПЭЛ 0.65 на оправке 4.5 мм. L2 выполнена проводом ПЭЛ 0.35 намотанных виток к витку на каркасе диаметром 5 мм с подстроечным ферритовым сердечником. Количество витков зависит от длины антенны. При указанной длине составляет 7 или 10 витков соответственно диапазону.

Радиомикрофон на 108 МГц.

Простой радиомикрофон (жучок) своими руками.

Предлагаемый микрофон может питаться от 2-3 аккумуляторов. Дальность действия - 200...300 м в условиях прямой видимости. Ток потребления - 20...25 мА. Его можно уменьшить до 10 мА при питании 1,5В (с уменьшением дальности до 20...30 м).

Катушки L1 и L2 намотаны на кусочке ферритового кольца диаметром 7 мм и имеют 50...80 вит. проводом ПЭЛ-0,1. Катушки L3 - L5 бескаркасные. Они наматываются на оправке диаметром 3 мм виток к витку в один слой. L3 - 3+3 вит., L4 - 2 вит., L5 - 6 вит. проводом ПЭЛ-0,45. При питании 1,5В катушка L3 содержит 4+2 вит. При налаживании резистор R8 нужно подобрать по максимуму излучаемой мощности (дальности действия).

Радиомикрофон "КУЗЯ-2М".

Схема радиомикрофона не критична к деталям, легко повторяема, с достаточной мощностью.

Параметры устройства:

• Диапазон------------------------------------(88-108MHZ).
• Модуляция----------------------------------( АМ )
• Мощность---------------------------------- (>200млв)
• Питание------------------------------------ ( 9V )
• Габариты----------------------------------- зависит от деталей
• Дальность--------------------------------- (1 км в городе ) 2 км открытая местность.

Простой радиомикрофон (жучок) своими руками.

Устойчивость и мощность, сильно зависят от расстояния между катушками L1 и L2, расстояние подбирается опытным путем.

Простой радиомикрофон (жучок) своими руками.

Плата двухсторонняя, на нижнею "кинуть" +, будет противовесом.
Радиомикрофон можно собрать на SMD компонентах, размеры платы при этом получаются гораздо меньше. Выходной транзистор в этом случае ставится импортный.

Как настроить:

Настраивать лучше на деревянном столе, уберите металлические предметы и радиоприборы, не производите настройку рядом с компьютером.

Включите радиомикрофон, поднесите волномер к катушке генератора, настройте конденсатором волномера по максиму прибора. Если стрелка не отклоняется, проверьте монтаж и подачу питания, если все нормально - попробуйте заменить транзистор генератора. Если есть значительное отклонение, значит генератор работает. Теперь включите приемник и пройдитесь по всему диапазону, может получиться так, что в нескольких точках есть подавление, тогда удалите приемник более 3 метров и пройдитесь по диапазону еще раз. Так можно найти истинное излучение, а не гармонику. Очень хорошо это делать приемником, у которого есть индикатор точной настройки на светодиоде. Выключите питание, подавление исчезнет, появятся эфирные шумы. Если будет слышна радиостанция, сдвиньте настройку, а то потом при работе радиомикрофона она будет мешаться, ведь мощности у нее больше!

Перестройку генератора можно осуществить изменением емкости контура или изменять расстояние между витками катушки контура. Емкость крутить диэлектрической отверткой, можно сделать ее из эбонита, оргстекла, или твердой породы древесины.

Очень важно подобрать транзистор генератора, верхняя граница частоты транзистора должна быть в два раза больше рабочей частоты. Он должен быть стабилен в работе, иногда приходится подбирать из нескольких штук.
Если радиомикрофон используется с усилителем мощности, все проделать также, сначала генератор, потом усилитель мощности.

Теперь поднесите волномер к антенне радиомикрофона, она должна быть больше чем указанно, и от конца медленно проводите к началу. Заметьте в каком месте антенны самое сильное отклонение стрелки, тут и нужно антенну обрезать.
Между генератором и усилителем мощности можно поставить экран (припаять полоску жести) и заземлить ее.
Антенну можно изготовить из тонкого коаксиального кабеля, используя оплетку кабеля. Можно монтажный провод намотать на спицу, получиться спиральная антенна, в этом случае антенна будет короткой и очень эффективной. А можно на плате припаять дугу (смотри рисунок ниже), тоже нормально, и антенну видно не будет.

Простой радиомикрофон (жучок) своими руками.

КПД повысится, если катушки контуров намотать посеребренным проводом. При пайке ножки транзисторов делайте по возможности короче. Для платы лучше выбрать двусторонний стеклотекстолит, к нижнему слою фольги подведите "плюс” питания, это послужит противовесом (экраном), а на верхнем слое фольги сделайте навесной монтаж. Травить плату не обязательно, достаточно прорезать дорожки, например резаком, сделанным из полотна ножовки по металлу.

В заключении испытайте устройство на дальность действия, если окажется маленьким, повторите регулировки еще раз.
После окончательной настройки, катушки контуров залить воском и смонтировать в корпус.
Питание радиомикрофона должно быть не меньше 6 вольт, чем больше питание, тем больше мощность. Если не критичны габариты – однозначно выиграете в дальности действия.

Значительно увеличится дальность, если выход подключить к антене "SHELL"
(Основа антенны "SHELL" изоляция от коаксиального кабеля, центральная жила вынута. )

Простой радиомикрофон (жучок) своими руками.
