К большому сожалению, вопросом, как провести отопление в двухэтажном доме, задаются уже после постройки здания, где напрочь отсутствуют какие-либо ниши для прокладки коммуникаций. А порой даже разводка электропроводов сделана малым сечением, так что туда опасно подключать электроприборы более 1 кВт мощностью.

Тем не менее, отапливать помещение надо, так что приходится исходить из того, что есть, то есть, штробить каналы, менять отдельные участки электропроводки, а порой даже делать перепланировку комнат (случалось и такое). Мы сейчас обратим внимание на два основных вида отопления — это система водяного тёплого пола и радиаторный контур, а нам в помощь будет тематический видео ролик.

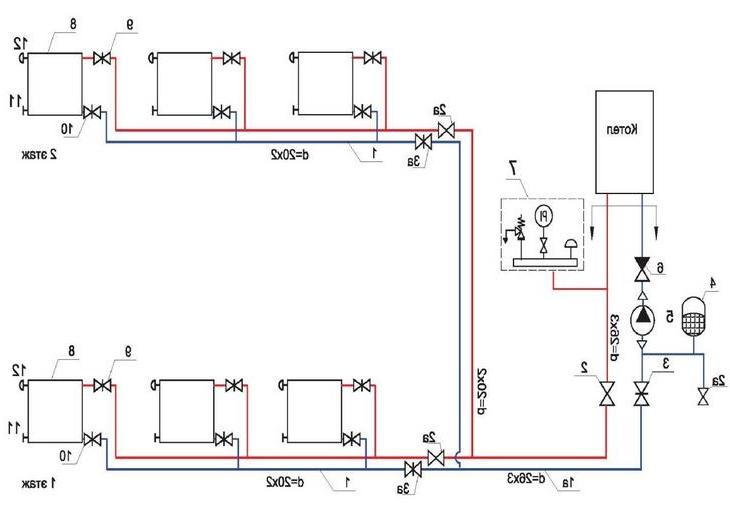

Технический план отопления двухэтажного дома

Технический план отопления двухэтажного дома

Отопление

Примечание. Сразу можно сказать, что обычная отопительно-варочная печь на два этажа не будет достаточным источником обогрева — здесь необходимы водонагревательные котлы.
Конечно, помещение вполне можно нагреть и с помощью ИПО (инфракрасного плёночного отопления), но речь у нас пойдёт именно о жидких теплоносителях.

Отопители

Двухэтажные отопительные печи для загородного дома

Двухэтажные отопительные печи для загородного дома

Пожалуй, самое простое решения для обогрева — это отопительная печь на два этажа — по сути, она ничем не отличается от обычной печи, только разделена на две части и на неё уйдёт почти в два раза больше строительных материалов. Но делать такую конструкцию в качестве основного источника отопления не совсем удобно.

Всё-таки здесь для хорошего обогрева здания понадобится много дров и угля, которые, к тому же, будут создавать мусор в помещении и всё это, не учитывая хлопот по заготовке топлива, чистке зольника и так далее.

Примечание. Печное отопление двухэтажного дома хорошо в тех случаях, когда оно является вспомогательным, так как такой способ обогрева отнимает много времени.

KLIVER-18П

KLIVER-18П

KLIVER-18П — это твердотопливный котёл прямого горения, который вполне может обеспечить водяное отопление двухэтажного дома с жилой площадью 180м2, к тому же, наличие варочной плиты позволяет готовить на нём пищу. Основным видом топлива здесь служат дрова и уголь, которые легко загружаются в топку — по объёму она позволяет вместить в себя полуметровое полено, а уголь можно загружать прямо из ведра. Твердотопливный котёл гораздо эффективнее, нежели печь для отопления двух этажей — для него нужно меньше топлива и он априори предназначен для контура водяного отопления.

Пиролизный котёл

Пиролизный котёл

Из твердотопливного оборудования в последнее время очень большим способом начали пользоваться пиролизные или генераторные агрегаты, которые разработаны на основе канадской печи булерьян. Они обладают огромной экономичностью.

Например, если вы используете дрова, то для поддержания интенсивного горения на сутки обычно достаточно двух охапок, которые закладываются дважды — одна утром, а другая вечером. Такая экономичность достигается благодаря пиролизу, то есть, остатки от сгорания топлива попадают в другую камеру, где догорают практически до конца, почти без остатка (такие печи используются как с водяной рубашкой, так и без неё).

Жидкотопливный котёл

Жидкотопливный котёл

Отопительные агрегаты на жидком топливе, как правило, работают на соляре и мазуте, поэтому, их также называют дизельными. Происходит почти идентичная система впрыска и возгорания топлива, что и в двигателе.

Такие котлы подходят для любых регионов нашей страны, так как могут работать при любых погодных условиях, к тому же, на полном автономном обеспечении. Хотя некоторые из них нуждаются в подключении к сети 220В для работы автоматического управления отопителем. Основной минус такого оборудования, это высокая цена соляры, которую вы растратите в холодное время года — например, газ или дрова вам обойдутся гораздо дешевле.

Принцип работы "Галан"

Принцип работы «Галан»

Среди электрических обогревателей сейчас во многих странах лидируют электродные котлы «Галан». А в последнее время они всё большую популярность приобретают и в Российской Федерации, как экономные и эффективные отопители (по сравнению с ТЭНовым котлом он экономнее на 20%, а его КПД составляет до 98%).

Суть нагрева заключается в следующем — жидкость, которая находится между полярными электродами, точнее, ионы, меняют своё направление движения 50 раз в секунду (частота тока у нас в сети 50Гц), от чего её температура резко повышается. Получается, что жидкость здесь выполняет функцию электрической спирали ТЭНа.

Принцип работы конвекционного котла

Принцип работы конвекционного котла

В большинстве регионов РФ есть возможность использования природного газа и даже там, где такая возможность отсутствует, используют для отопления сжиженный пропан, так как это очень эффективно, выгодно и удобно. Конвекционные котлы работают в автоматическом режиме (настройки задаются вручную) и позволяют отсутствовать хозяевам по нескольку месяцев (есть режим отпуск) и их оптимальная температура работы 60-80 ⁰C, хотя это не обязательное условие.

Эффективность во многом зависит от теплообменника, который чаще всего делают из стали или хромо-никеля, но есть также из чугуна и меди, кстати, от материала зависит и срок службы, так как конденсат (критическая точка 55-57 ⁰C) вызывает коррозию металла.

Принцип работы конденсационного котла

Принцип работы конденсационного котла

Скажем сразу, что на отопление двухэтажного дома с теплыми полами конденсационный агрегат является самым приемлемым вариантом отопителя. Его КПД составляет порядка 105-107%, а диапазон температуры может колебаться от 30 ⁰C до 90 ⁰C без вреда для теплообменника.

Но всё же эта система больше подходит именно для низкотемпературных контуров (тёплые полы), где средняя температура воды составляет 30-60 ⁰C, а вот точка образования конденсата — 50-57 ⁰C. Следовательно, при атмосферной горелке конденсат там будет всегда, а это дополнительные 10-15% тепловой энергии.

Конечно, конденсат не используется в чистом виде, так как там есть кислоты и он проходит через рекуператор — именно этому дополнительному источнику КПД обязан таким чересчур высоким процентом.

Способы разводки

Примечание. Вне зависимости от того, какой вы предпочтёте котёл отопления (печь), схема разводки контура (радиаторы, тёплый пол, радиаторы плюс тёплый пол) у вас всегда останется одинаковой.
Исключение будет составлять лишь с автономией приборов.

Схема подключения радиаторного контура: а) одноконтурного; б) двухконтурного

Схема подключения радиаторного контура: а) одноконтурного; б) двухконтурного

  • Чаще всего, отопление двухэтажного дома своими руками осуществляется при помощи радиаторного контура, который может быть либо однотрубным, либо двухтрубным, где система подачи и горячей и отвода («обратки») холодной воды монтируются отдельно друг от друга. Суть однотрубного принципа достаточно проста — по закольцованной магистральной трубе под давлением, создаваемым расширением воды и/или циркуляционным насосом, теплоноситель по отводам попадает в радиаторы.
  • У этой системы есть один существенный минус — чем дальше радиатор расположен по цифровому ряду, тем холоднее он будет получать воду, которая уже прошла сквозь другие батареи и утратила свою температуру. В некоторых случаях на магистрали между входом и выходом подключения крайних батарей устанавливают запорные краны, переводя циркуляционный поток через секции обогревателя. Как показывает практика, для можно без потери температуры использовать не более 3-4 радиаторов.
  • При использовании двухтрубного контура потери тепла почти отсутствуют, так как охлаждённая жидкость отводится по другому каналу, следовательно, если вы даже установите в двухэтажном доме три десятка радиаторов, то охлаждение в конце магистрали будет практически незаметным. И в одном и в другом случае очень важно обеспечить достаточную циркуляцию, чего достигают либо уклоном труб, либо циркуляционным насосом, где уклон не является обязательным. В некоторых случаях на «обратку» устанавливается дополнительный насос, который помогает встроенному двигателю котла отопления.
Схема подключения тёплого пола

Схема подключения тёплого пола

  • Если вы хотите осуществить отопление частного двухэтажного дома своими руками с помощью тёплого пола, то вам, конечно, лучше всего использовать конденсационный котёл, а сама схема подключения здесь очень похожа на двухтрубный радиаторный контур, где вместо батареи будет спираль или змейка из водяной трубы. В тех случаях, когда комнаты очень большие, то их лучше всего разделять на два или даже три крыла, запитывая каждое из них через гребёнку, соединённую с подачей и отводом.
Гребёнки. Вверху подача, внизу обратка. Фото

Гребёнки. Вверху подача, внизу обратка. Фото

  • Как вариант, можно установить по две гребёнки на каждом этаже (одну для подачи, другую для обратки), но тогда, скорее всего, вам придётся монтировать очень большие гребёнки, а это неудобно. Такие устройства лучше распределять по разным частям здания, чтобы на один узел приходилось не более 4-5 подключений.
Коллекторное отопление

Коллекторное отопление

  • В тех случаях, когда разводка отопления в двухэтажном доме осуществляется с помощью разных контуров, радиаторного и тёплого пола, тогда вам нужно использовать принцип коллекторного отопления, где каждая группа обогревателей имеет автономную температуру. Если для обогрева помещения радиаторами вам нужна температура воды 60-80 ⁰C, то для тёплого пола будет вполне достаточно 30-50 ⁰C, чтобы достичь одинакового микроклимата.
  • Но теплоноситель подаётся с одного и того же котла, поэтому температура подачи здесь регулируется трёхходовым автоматическим клапаном, который, по сути, выполняет функцию байпаса. То есть, жидкость подаётся, к примеру с температурой 70 ⁰C на радиаторы, тогда как для пола нужно всего 40 ⁰C и в этом случае клапан автоматически перенаправляет поток в обратку. Когда вода в напольном контуре охлаждается ниже 40 ⁰C, клапан выдаёт новую порцию горячего теплоносителя.

Заключение

Если вы раньше никогда не делали своими руками некоторые подобные вещей, то информации из этой статьи вам будет недостаточно. В таком случае для самостоятельной работы вам придётся обратить внимание на нюансы монтажа котлов, печей и контуров.
