Инструкция

1

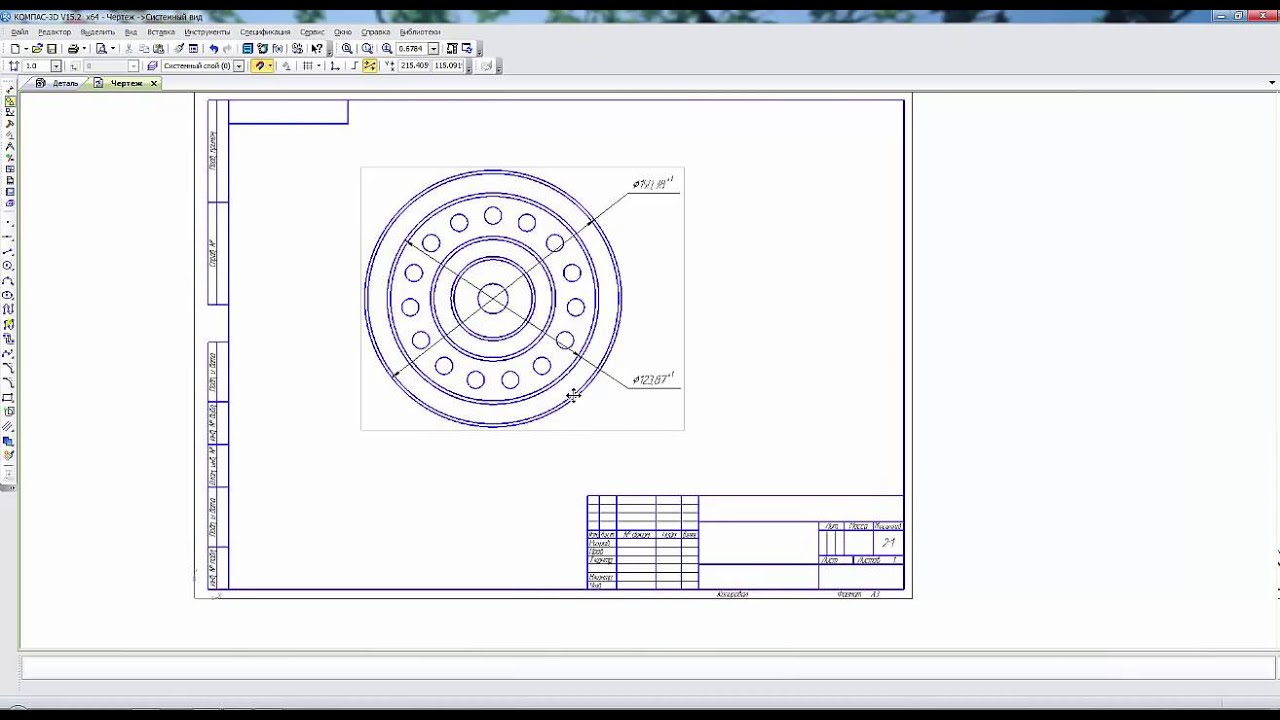

Чтобы настроить свойства первого листа чертежа, перейдите последовательно по пунктам меню «Сервис» —> «Параметры». Также можно выбрать команду «Параметры текущего чертежа» из меню окна документа. Откройте вкладку «Текущий чертеж» из диалога, появившегося на экране, и сделайте необходимые изменения при помощи элементов управления из раздела «Параметры первого листа».

2

Вызовите «Менеджер документа» и сделайте активным объект «Листы». Кликните левой кнопкой мыши по соответствующей странице, параметры которого подвергаются изменениям, или строке. В графе «Ориентация» вы увидите значок, который показывает текущую ориентацию страницы. Она изменяется кликом по значку.

3

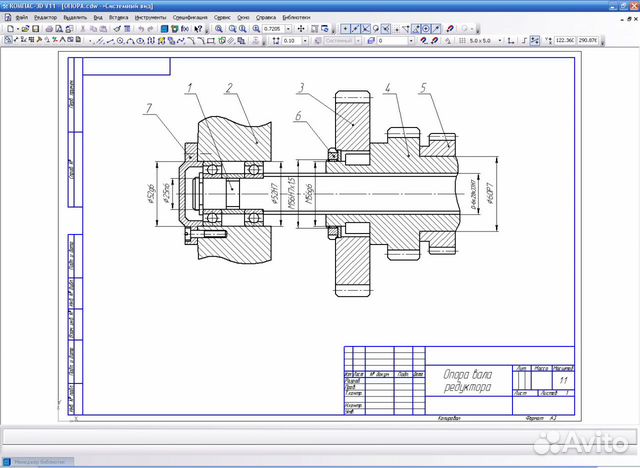

В графе «Формат» располагается обозначение текущего формата листа. Сменить его можно, развернув список и выбрав то или иное обозначение. Чтобы выбрать отличные от предусмотренных стандартом размеры страницы, вызовите из контекстного меню команду «Формат» либо нажмите кнопку с таким же именем, расположенную на «Панели инструментов». На экране появится диалог, где следует включить опцию «Пользовательский». Введите размеры листа, закройте диалог. Заданные значения сторон листа отобразятся в графе «Формат».

4

Чтобы сменить кратность, в графе с соответствующим названием разверните список и выберите требуемое значение. Учтите, что кратность невозможно задать, если размеры листа нестандартные.

5

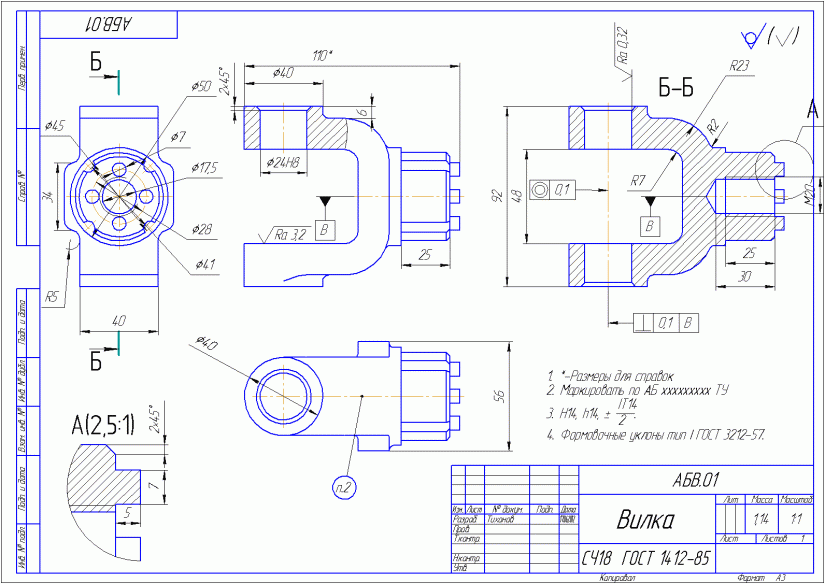

Следующая графа — «Оформление». Здесь вы увидите наименование используемого оформления листа из существующего набора. Выбрать другое оформление из библиотеки можно, кликнув по его наименованию в соответствующей графе и указав в появившемся диалоге нужное вам.

6

Если вам необходимо оформление из иной (не текущей) библиотеки, кликните левой кнопкой мыши по наименованию, расположенному в графе «Библиотека оформлений» либо по кнопке «Оформление», что находится на «Панели инструментов». На экране появится диалог, где потребуется выбрать библиотеку.

7

Если хотите просмотреть результат сделанных вами изменений без сворачивания диалога, кликните по кнопке «Применить». Закрыть «Менеджер документа» с сохранением проделанных изменений и продолжением работы можно, кликнув по кнопке «Ок».

8

Если вы пользуетесь одними и теми же оформлением и форматом для страниц большей части чертежей, постоянно выполнять соответствующие настройки будет обременительно. В таком случае выберите последовательно «Сервис» —> «Параметры» —> «Новые документы» —> «Графический документ» —> «Параметры первого листа/новых листов». Теперь настройте свойства для листов будущих чертежей, выбирая в левой части открывшегося диалога пункты «Оформление» и «Формат».

Обратите внимание

Менеджер документа - высветится окошко, там самый первый столбик и будет формат. Кликнуть по нему, появится меню и из него выбрать.

Полезный совет

Вообще-то, шаблоны чертежей есть в Компасе. При создании чертежа вы выбираете его формат (А4, А3 и т.д.), потом вы также можете поменять формат и ориентацию листа (горизонтальная или вертикальная). Далее, на вкладке Текущий чертеж выберите Параметры первого листа -> Формат и укажите нужный вам формат листа (А5, А4, А3, А2, А1 или А0) и его ориентацию (горизонтальная или вертикальная).

Источники:

  • как уменьшить в компасе

Источник: http://www.kakprosto.ru/kak-247577-kak-v-kompase-izmenit-format
